Jak vybrat sprchový systém podle tlaku vody, průtoku a způsobu ohřevu

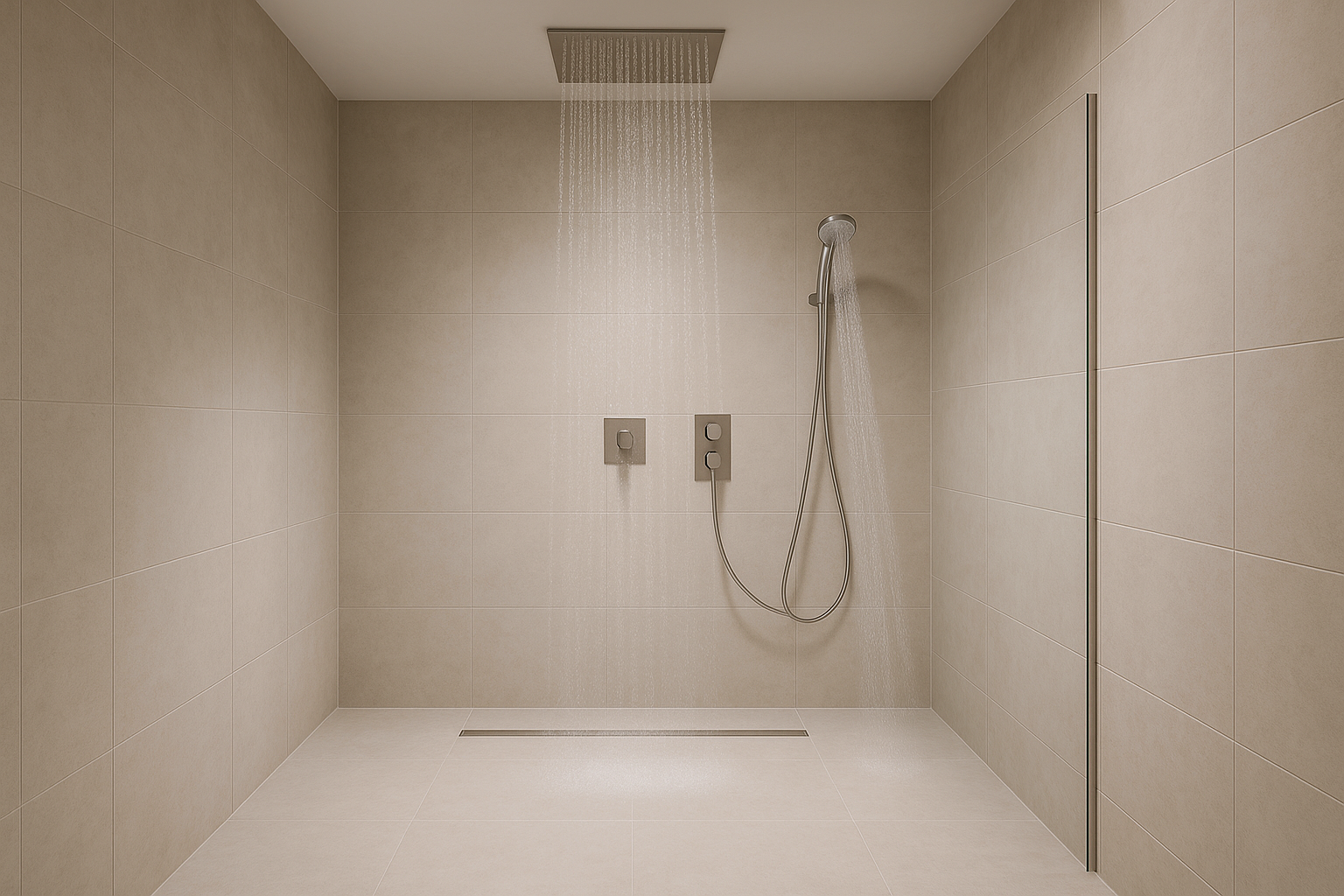

Velká hlavová sprcha se nevybírá jen podle rozměru a designu. O výsledném komfortu rozhoduje celý řetězec: zdroj vody, rozvody, baterie nebo podomítkové těleso, přepínač, aktivní sprchové výstupy, zdroj teplé vody a nakonec také odtok. Pokud jediný článek řetězce nestačí, může být proud slabý, teplota může kolísat nebo nebude možné používat dva výstupy současně.

Údaj o tlaku vody sám o sobě nestačí. Před výběrem hlavové sprchy, ruční sprchy nebo kompletního systému je potřeba znát také skutečný průtok v místě instalace, chování rozvodu při souběžném odběru a možnosti ohřevu vody. Rozhodující jsou vždy technické listy konkrétních komponent, nikoli obecná doporučení založená pouze na průměru sprchy.

Tlak není průtok: co znamenají bary a litry za minutu

Tlak se obvykle uvádí v barech a vyjadřuje tlakové poměry v rozvodu. Průtok se udává v litrech za minutu (l/min) a říká, kolik vody skutečně proteče výtokem za určitý čas. Jde o rozdílné veličiny: i při zdánlivě dostatečném tlaku může být průtok omezen úzkým nebo dlouhým potrubím, ventilem, filtrem, regulátorem tlaku, zanesenou armaturou či jiným odporem v soustavě.

Je užitečné rozlišovat také tlak bez odběru a tlak za provozu. Pro sprchu je důležitější hodnota při tekoucí vodě, ideálně změřená co nejblíže plánované instalaci. Minimální provozní tlak uvedený výrobcem přitom musí být dostupný na daném výrobku, ne pouze u vstupu vody do objektu.

Jak změřit tlak a průtok před nákupem

1. Měření tlaku

Tlak se měří vhodným tlakoměrem připojeným k odběrnému místu. Zaznamenejte nejprve tlak bez odběru a poté hodnotu při průtoku. Zkoušku opakujte v různých časech a za typického provozu domácnosti – například při splachování, napouštění vody v kuchyni nebo používání druhé koupelny. Bezpečné připojení měřidla a interpretaci výsledku je vhodné svěřit instalatérovi.

2. Nádobový test průtoku

Pro orientační kontrolu průtoku stačí nádoba známého objemu a stopky. Zachyťte všechnu vodu po přesně měřenou dobu a použijte vztah:

průtok v l/min = zachycený objem v litrech ÷ čas v sekundách × 60

Při šestisekundovém testu stačí zachycený počet litrů vynásobit deseti. Například 1,2 litru za šest sekund odpovídá přibližně 12 l/min. Krátké měření je rychlé, delší test však obvykle snižuje vliv chyby při spuštění a zastavení stopek.

3. Co přesně změřit

• studenou a teplou vodu samostatně, pokud to příprava instalace umožňuje,
• průtok bez jiných odběrů a při typickém souběhu,
• hodnoty co nejblíže budoucí baterii nebo podomítkovému tělesu,
• chování v době, kdy bývá odběr v objektu nejvyšší,
• čas, za který se teplota ustálí, a případné kolísání během testu.

Měření na staré sprchové hlavici může ukázat pouze průtok celé současné sestavy včetně jejích omezení. Pro návrh nové instalace proto instalatér může potřebovat měření přímo na připraveném přívodu.

Nejprve určete, které výstupy mají fungovat současně

Jiný požadavek má samostatná ruční sprcha, jiný hlavová sprcha a jiný systém s hlavovou sprchou, ruční sprchou a bočními tryskami. Před hledáním výrobků si proto určete provozní režim:

• Jeden výstup v jednu chvíli: přepínač vždy přivede vodu pouze do zvolené sprchy.
• Volitelné přepínání nebo souběh: způsob provozu závisí na konstrukci ovládání.
• Trvalý souběh více výstupů: systém, baterie, přepínač, rozvody, ohřev i odtok musí zvládnout nejvyšší skutečný odběr.

U souběhu nelze bez dalšího sečíst marketingově uváděná maxima jednotlivých hlavic. Je nutné zjistit celkový průtok sestavy v daném režimu a ověřit, zda souběh podporuje baterie, podomítkové těleso i přepínač. Pro snadnější výběr sladěných komponent lze začít u kompletních sprchových setů, ale i u nich je nutné zkontrolovat požadavky na instalaci a ohřev.

Rozměr hlavice neříká, kolik vody bude potřebovat

Dvě podobně velké sprchy mohou mít výrazně odlišný průtok i požadovaný minimální provozní tlak. Rozhoduje konstrukce konkrétního výrobku, počet a typ trysek, případný omezovač průtoku a podmínky, za kterých výrobce hodnoty naměřil. Samotný průměr hlavice proto nelze použít jako spolehlivý podklad pro určení potřebného tlaku nebo množství vody.

U každé sestavy vyhledejte:

• minimální provozní nebo průtokový tlak,
• průtok při konkrétním tlaku a celý průtokový diagram, je-li dostupný,
• maximální průtok baterie, ventilu a podomítkového tělesa,
• povolené kombinace a souběh výstupů,
• požadované přípojky, montážní těleso a průměry připojení,
• podmínky pro zdroj teplé vody.

Průtokový diagram je přesnější než jediný maximální údaj, protože ukazuje chování výrobku při různých tlakových podmínkách. Údaje vždy čerpejte z produktového nebo technického listu přesného modelu, nikoli z obecné stránky celé produktové kategorie.

Zvládne požadovaný průtok zdroj teplé vody?

Dostatek studené vody ještě nezaručuje dostatek vody správně ohřáté. Zdroj musí při plánovaném průtoku dodat potřebný tepelný výkon a stabilní výstupní teplotu. Posuzujte přitom také další současné odběry v objektu.

Průtokový elektrický ohřívač

U průtokového ohřívače porovnejte požadované l/min s výkonovou křivkou při reálném teplotním rozdílu mezi vstupní studenou a požadovanou sprchovou vodou. Orientační tepelný výkon potřebný pouze pro ohřev vody lze odhadnout vztahem:

výkon v kW ≈ 0,07 × průtok v l/min × rozdíl teplot v °C

Jde o fyzikální orientaci bez započtení provozních omezení a ztrát. Skutečný výběr se musí řídit dokumentací konkrétního ohřívače a jeho výkonovou křivkou pro odpovídající vstupní teplotu a požadovaný průtok.

Ověřte rovněž minimální aktivační průtok ohřívače. Přílišné omezení vody může u některých zařízení způsobit nestabilní chod nebo vypínání. Důležité jsou také požadavky na tlak, elektrické připojení a teplotní rozsah.

Tlakový průtokový ohřívač nebo kombinovaný kotel

U zařízení, které připravuje teplou vodu průtokově, nestačí znát pouze jmenovitý výkon. Zkontrolujte deklarovaný průtok při daném teplotním spádu, minimální spínací průtok, stabilitu regulace a vliv dalšího odběru. Pokud při otevření kuchyňské baterie teplota sprchy klesne, může být limitem výkon zdroje nebo hydraulika rozvodu.

Beztlakový ohřívač

Beztlakové zařízení je určeno pro jedno odběrné místo a vyžaduje speciální beztlakovou armaturu. Nesmí se automaticky kombinovat s běžnou tlakovou baterií nebo uzavřeným rozvodem. Kompatibilitu musí výslovně potvrzovat dokumentace ohřívače i armatury.

Zásobník neboli bojler

U zásobníku neposuzujte jen jeho jmenovitý objem nebo počet osob v domácnosti. Pro velkou sprchu jsou důležité také:

• teplota vody v zásobníku,
• využitelné množství smíšené vody při požadované teplotě sprchování,
• průtok a předpokládaná délka sprchování,
• výkon a doba dohřevu,
• další odběry teplé vody a počet uživatelů,
• délka, izolace a případná cirkulace rozvodů.

Velký zásobník nemusí vyřešit omezení úzkého potrubí nebo nedostatečný průtok baterie. Naopak hydraulicky dobře navržená sprcha může vyčerpat menší zásobník rychleji, pokud má vysoký průtok.

Termostatická, nebo páková baterie?

Termostatická baterie průběžně upravuje poměr teplé a studené vody a může zlepšit stabilitu nastavené teploty. Nedokáže však vytvořit chybějící průtok ani nahradit nedostatečný výkon ohřívače. Před výběrem termostatické baterie ověřte minimální tlak, přípustné vstupní teploty, kompatibilitu se zdrojem ohřevu a výrobcem požadovanou orientaci teplého a studeného přívodu.

Páková baterie má jednoduché ovládání a může být vhodná tam, kde jsou tlak a teplota přívodů stabilní nebo kde konkrétní zdroj nesplňuje podmínky vybraného termostatu. Rozhodnutí nesmí stát pouze na preferovaném způsobu ovládání. U rekonstrukce pomůže také srovnání podomítkové a nástěnné baterie, protože obě varianty mají jiné nároky na stavební přípravu, servis a výměnu komponent.

Kompatibilita znamená víc než stejný závit

Jednotlivé součásti mohou mít shodný rozměr připojení, ale přesto nemusí společně fungovat v požadovaném režimu. U podomítkového řešení kontrolujte sestavu jako celek:

• kompatibilitu vrchního dílu s přesným podomítkovým tělesem,
• počet vstupů a výstupů a podporované režimy přepínání,
• průtokovou kapacitu směšovacího ventilu a přepínače,
• správnou orientaci přívodů a předepsané zpětné klapky či filtry,
• délky a průřezy potrubí, počet kolen a tlakové ztráty,
• stav hlavních uzávěrů, regulátoru tlaku a filtrů,
• montážní hloubku, hydroizolaci a přístup k servisním částem.

Konkrétní dimenzování potrubí má potvrdit projektant nebo instalatér. U podomítkových sestav je zásadní kontrola a tlaková zkouška před zaklopením. Stejný princip koordinace řemesel a zachování servisního přístupu popisuje i průvodce pro kontrolu před zaklopením předstěny.

Odtok musí zvládnout maximální přítok

Sprcha může dodávat vodu rychleji, než ji sifon nebo žlab odvádí. Kapacitu odtoku proto porovnejte s nejvyšším očekávaným přítokem při povoleném souběhu výstupů. Zohledněte konkrétní sifon, výšku vodního uzávěru, spád potrubí, stavební výšku i podmínky měření uváděné výrobcem. Rezerva je praktická kvůli znečištění a běžnému provozu, ale její velikost má určit návrh realizace.

Součástí přípravy je také správný spád sprchové plochy, návaznost hydroizolace a přístup k čištění. Výrobci odvodnění výslovně doporučují kontrolovat průtočnou kapacitu odtoku ve vztahu k použité sprše.

Tři modelové situace

Jak hledat příčinu slabého proudu nebo kolísání teploty

• Slabý průtok v celém objektu: prověřte vstupní tlak, regulátor, hlavní uzávěr, společné filtry, vodovodní přípojku a souběžné odběry.
• Problém pouze v jedné sprše: zkontrolujte trysky, sítka, hadici, zpětné klapky, místní ventily, kartuši a omezení průtoku.
• Slabá pouze teplá voda: hledejte omezení na teplé větvi, zanesený filtr, ventil nebo výměník a ověřte výkon zdroje.
• Pokles při souběhu: změřte tlak a průtok během současného odběru; limitem mohou být rozvody, zdroj nebo kapacita směšování.
• Průtokový ohřívač vypíná: ověřte minimální aktivační průtok, teplotní nastavení, výkonovou křivku a servisní stav zařízení.
• Teplota kolísá jen u termostatu: zkontrolujte správnou orientaci přívodů, filtry, zpětné klapky, tlakový rozdíl a podmínky výrobce.

V oblastech s tvrdší vodou počítejte s pravidelnou kontrolou trysek, sít a filtrů podle pokynů výrobců. Usazeniny mohou postupně změnit průtokové poměry celé sestavy. Vhodné sprchové příslušenství a hadice vybírejte podle připojení, délky a požadavků konkrétní sestavy.

Kontrolní seznam pro projektanta, instalatéra nebo prodejce

Před konzultací si připravte následující údaje:

• typ zdroje teplé vody a přesné označení modelu,
• jmenovitý výkon nebo objem zásobníku, nastavenou teplotu a dobu dohřevu,
• deklarovaný průtok zdroje při odpovídajícím teplotním spádu,
• minimální aktivační průtok, pokud jde o průtokový ohřívač nebo kotel,
• naměřený tlak bez odběru a při provozu,
• naměřený průtok studené a teplé vody v l/min,
• hodnoty při typickém souběhu dalších odběrů,
• počet sprchových výstupů a požadavek na jejich současný provoz,
• přesné modely hlavové sprchy, ruční sprchy, baterie, tělesa a přepínače,
• odkazy na technické listy, průtokové diagramy a montážní návody,
• materiál, průřezy, délky a trasu potrubí včetně počtu kolen,
• informace o uzávěrech, filtrech, regulátoru tlaku, zpětných klapkách a cirkulaci,
• údaje o tvrdosti vody a způsobu údržby,
• typ a deklarovanou průtočnou kapacitu sifonu nebo žlabu,
• řešení spádu, hydroizolace a přístupu k čištění,
• montážní hloubku a budoucí servisní přístup k podomítkovým dílům.

Časté otázky

Stačí znát tlak vody na vstupu do domu?

Ne. Potřebujete znát také průtok a provozní tlak co nejblíže sprše. Výsledek mohou ovlivnit rozvody, armatury, filtry i souběžné odběry.

Lze určit potřebný tlak podle průměru hlavové sprchy?

Ne spolehlivě. Podobně velké výrobky mohou mít rozdílnou konstrukci a průtok. Použijte technický list a průtokový diagram přesného modelu.

Vyřeší termostat kolísání teploty?

Může lépe stabilizovat směšování, pokud jsou splněny jeho provozní podmínky. Nevyřeší nedostatečný průtok, vyčerpaný zásobník ani chybějící výkon průtokového ohřevu.

Mohu pustit hlavovou a ruční sprchu současně?

Pouze pokud tento režim podporuje konkrétní ovládání a celý systém zvládne výsledný průtok. Potvrdit se musí baterie nebo těleso, přepínač, rozvody, zdroj teplé vody i odtok.

Shrnutí: vybírejte celý systém, ne pouze sprchu

Správný postup začíná měřením tlaku a průtoku za reálného provozu. Poté určete požadované výstupy a jejich souběh, porovnejte je s dokumentací sprch, baterie a podomítkového tělesa a ověřte výkon zdroje teplé vody. Nakonec zkontrolujte rozvody, odtok, hydroizolaci a servisní přístup. U složitější sestavy nebo velkoformátové sprchy nechte návrh před nákupem potvrdit projektantem či instalatérem – zejména dokud lze stavební přípravu ještě upravit.
